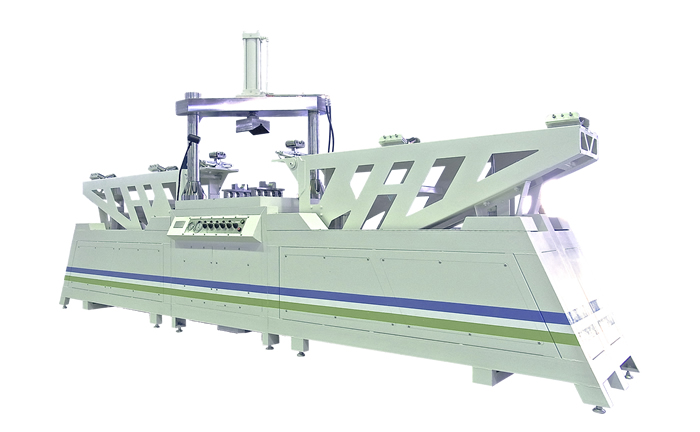

管の一体分岐を可能にする革新的マシン「TSUBASA」

創業以来40年近く培ってきた塑性加工のノウハウを集約した、荒木技研工業の誇るバーリング加工汎用機です。 職人技術によってのみ成形できたバーリング加工を、多くの一般ユーザーの手によって
成形、活用することができます。

規格別パイプの厚み、材質等のデータを集約し成形金型に生かすことで簡単かつ高度な加工を可能にしました。

分岐部を母管から直接塑性加工することで、従来製法のデメリット要因を解消し、大幅なコストダウンや 品質の向上強度アップを実現します。

難易度の高い円筒計の塑性加工を容易にしたのは、 管加工における当社の長年の実績によるものです。機械の納入にとどまらず、加工技術やノウハウも提供致します。

管の一体分岐を可能にする革新的マシン「TSUBASA」

簡単操作・短時間で成形完了
操作手順
  • ウィングリフターにパイプを載せる
  • レバー操作でリフターを動かし、位置を合わせる
  • 内金型をセットし、成形レバーを操作して成形
自由度の高い設計を可能にする技術
母管と同径の技出し成形

最小25Aから母管と同径サイズまで成形可能。
母艦と同径の技管成形加工は唯一当社のみの技術です。

近接部に多数方向の成形

困難であった近接部の分岐加工が容易に。
さらにクロス・3方向など、多数方向に成形が可能です。

TSUBASA 仕様
サイズ(標準タイプ)
型式 本体 右ウィングリフター 左ウィングリフター
奥行 奥行 奥行
TSUBASA-200 1000 1200 1000 3000 1200~1400 1000 3000 1200~1400 1000
TSUBASA-300 1200 1200 1000
成形範囲
型式 パイプ外径 材質
TSUBASA-200 25A~300A SUS304(L)TPA(S),SUS316(L)TPA(S),STPG,SGP
25SU~300SU SUS304(L)TPD,SUS316(L)TPD
TSUBASA-300 25A~300A SUS304(L)TPA(S),SUS316(L)TPA(S),STPG,SGP
25SU~300SU SUS304(L)TPD,SUS316(L)TPD
TSUBASA導入によって生まれる安心・安全・安価の3大メリット
大幅なコストダウン

従来は、非常に高価格な溶接継手を使用し、熟練工が時間をかけて溶接。

パイプに分岐枝管を直接成形、トータルコストを大幅に削減
品質の向上

円筒形の複雑な曲線部同士を溶接するため、従来法では欠陥がでやすい。

欠陥が発生しにくい突合せ溶接信頼性が向上、品質管理が軽減
強度アップ

高温高圧などによる侵食や腐食で減肉される。

分岐部がなめらかな形状のため圧力損失や応力集中が低減
